VK135 VK136 COMPATIBLE AVEC LE CÂBLAGE LEPRECHAUN

VK 135 VK 136.câblage électrique

complet compatible pour Kobold 135 et Kobold 136.VK 135 VK 136.VK 135

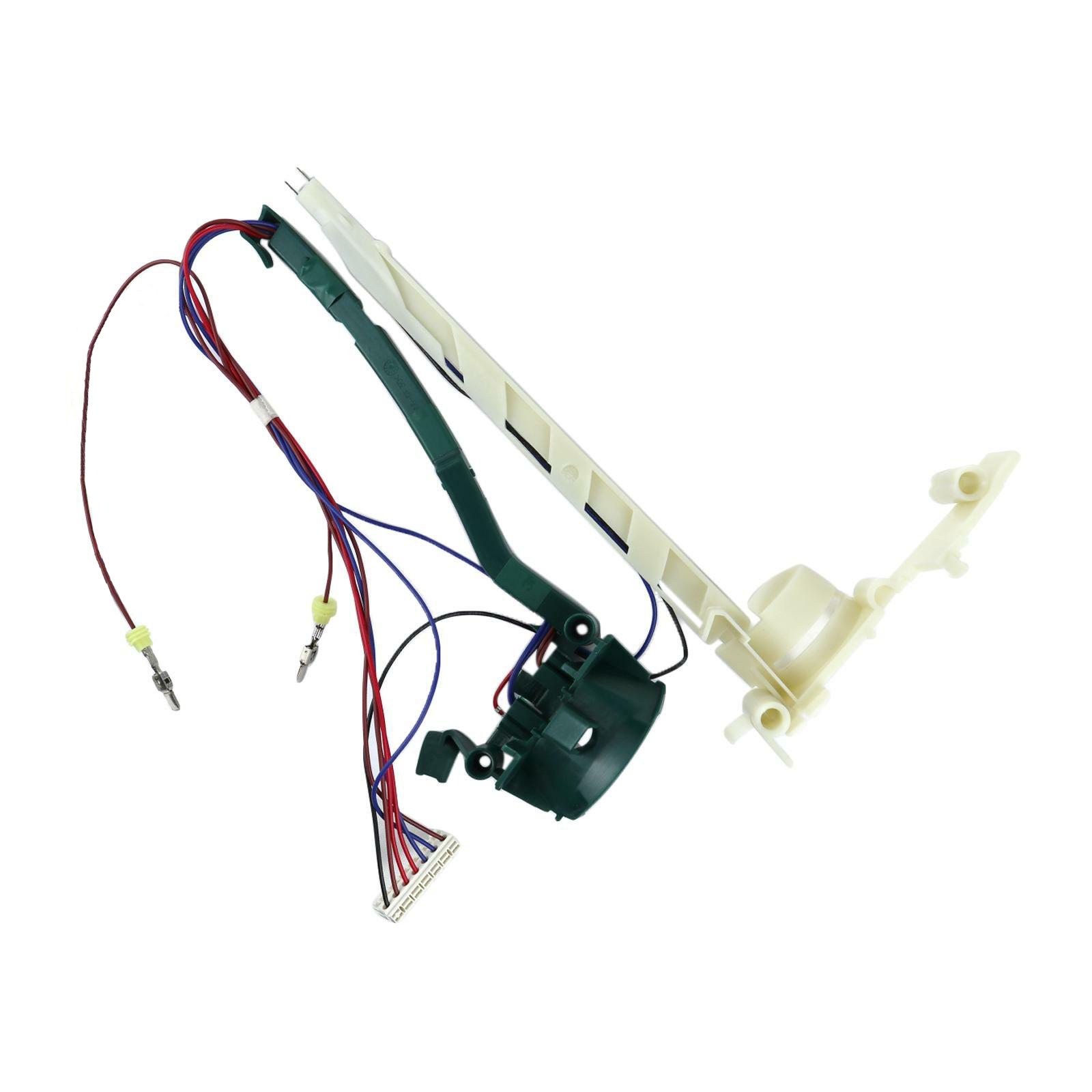

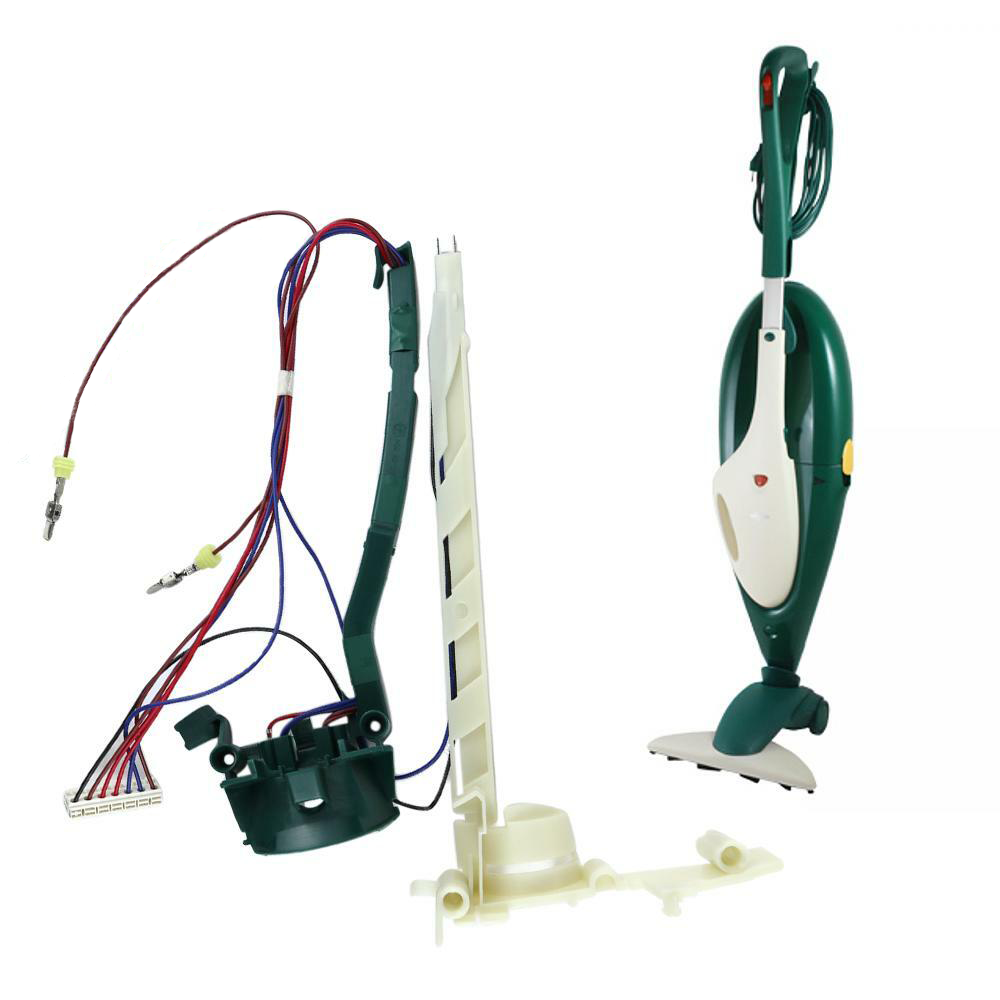

VK 136. Câblage électrique complet pour le Vorwerk Kobold VK 135 VK 136. Le faisceau de câbles est la partie électrique interne du diabolo qui alimente le moteur, le tableau et tous les accessoires.

Le câblage de la VK 135 VK 136 imp comprend:Les fiches d'alimentation pour le moteurLe capteur thermique pour le moteur Le bornier pour la carteConnexion du câble d'alimentationConnexion du câble d'alimentationFiches d'alimentation accessoiresComment remplacer le câblage électrique de la VK 135 VK 136 ?Assurez-vous que l'appareil n'est pas connecté à l'alimentation électrique Dévissez les vis situées à l'arrière de la coque de pignon VK135 ou VK136 En appuyant sur le bouton inférieur, retirez la coque de pignon VK 135 ou VK 136 en faisant attention aux crochets situés sur le dessus du squelette Retirez le bloc de connexion de l'alimentation électrique sur la carte électroniqueDéposer la carte électronique en faisant levier sur le levier de transmissionDéposer la plaque d'alimentation accessoire sur la partie inférieureDéposer le conduit d'entrée vert inférieur et le conduit d'entrée blanc latéralDéposer le moteurTirer le faisceau de câbles de la partie supérieure du boîtier de la caméraInsérer le nouveau pignon de câblage VK 135 VK 136  Procéder à sa réinstallation en suivant les étapes en sens inverseIl s'agit d'une pièce de rechange originale ou compatible ?La VK 135 VK 136 est une pièce de rechange COMPATIBLE et de qualité contrôlée

Le câblage de la VK 135 VK 136 imp comprend:Les

• fiches d'alimentation pour le moteurLe capteur
• thermique pour le moteur Le
• bornier pour la carteConnexion
• du câble d'alimentationConnexion

du câble d'alimentationFiches d'alimentation accessoiresComment

1. remplacer le câblage électrique de la VK 135 VK 136 ?Assurez-vous que
2. l'appareil n'est pas connecté à l'alimentation électrique Dévissez les vis situées
3. à l'arrière de la coque de pignon VK135 ou VK136 En appuyant sur le bouton inférieur, retirez la coque de pignon VK 135 ou VK 136 en faisant attention
4. aux crochets situés sur le dessus du squelette Retirez le bloc de
5. connexion de l'alimentation électrique sur la carte électroniqueDéposer la carte
6. électronique en faisant levier sur le levier de transmissionDéposer la plaque
7. d'alimentation accessoire sur la partie inférieureDéposer le conduit d'entrée vert inférieur et le conduit d'entrée
8. blanc latéralDéposer
9. le moteurTirer le faisceau de câbles de la partie supérieure du
10. boîtier de la caméraInsérer le nouveau pignon de câblage VK
11. 135 VK 136  Procéder à sa réinstallation en suivant les étapes en

sens inverseIl s'agit d'une pièce de rechange originale

ou compatible ?La VK 135 VK 136 est une pièce de rechange COMPATIBLE et de qualité contrôlée
